Moteurs OEM · TL13

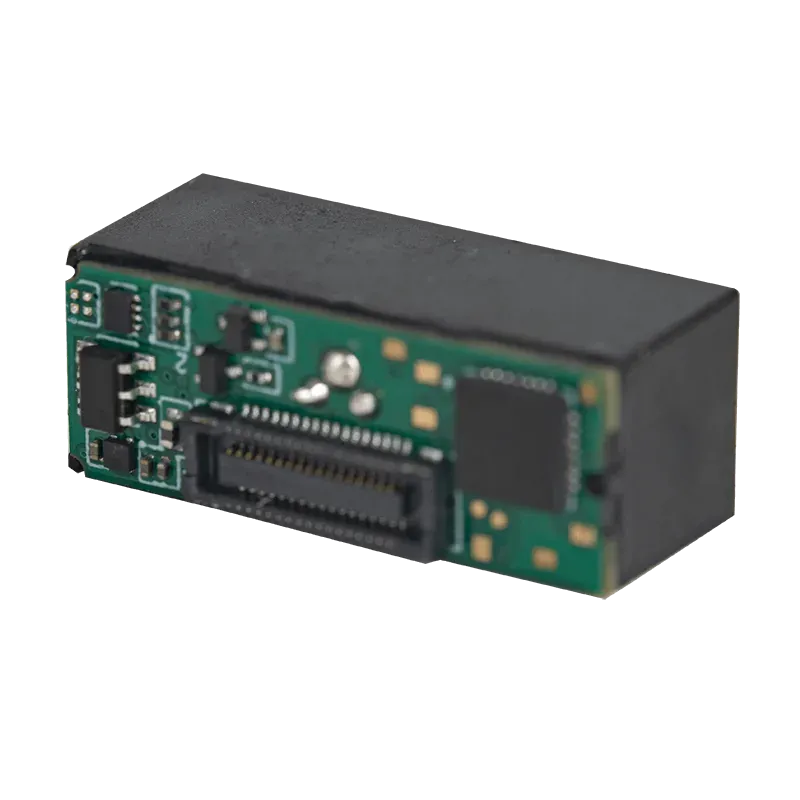

TL13 moteur de lecture 2D compact (MIPI)

Le Targetpoint TL13 est un moteur de lecture 2D compact doté d'un capteur à obturateur global 640 × 480, jusqu'à 100 i/s, et d'un viseur laser rouge. Ses 1,5 g en font l'idéal pour les appareils OEM portables et embarqués.

CMOS 640(H)× 480(V)
Éclairage blanc
Viseur laser
Port MIPI

Demander un devis Fiche technique sur demande

Points forts

Design compact et léger

Le design compact et léger du TL13 facilite son intégration dans tous types d'équipements et d'environnements.

Interfaces multiples

Le module TL13 prend en charge l'interface MIPI pour répondre à des besoins variés.

Hautes performances

Le module TL13 lit rapidement les codes-barres, même mouillés, rayés ou tachés.

Caractéristiques techniques

Performances

Capteur d'image	Mono CMOS 640(H)× 480(V)
Obturateur	Obturateur global
Fréquence d'images	Up to 100fps
Éclairage	Lumière blanche
Visée	Red laser
Champ de vision	Horizontal 36.0°,Vertical 28.0°
Symbologies 1D	UPC/EAN, UPC/EAN with supplementals,Code128, GS1-128, Code 39, Trioptic, Code 32, Code 93,Code11, Matrix 2 of 5, Interleaved 2 of 5 IATA 2 of 5,Industrial 2 of 5,Codabar,CodablockF,MSI,Telepen,Code11,GS1 DataBar variants
Symbologies 2D	PDF417, MicroPDF417,Composite Code,Data Matrix,Maxicode, QR Code, MicroQR, Aztec , etc
Codes postaux	Australian Post, British Post, China Post, Japanese Post, KIX Post, Korea Post, Planet Code, Postnet, Royal Mail Code (RM4SCC), etc
DOF	EAN-13(13mil) 55~400mm; Code 39(20mil) 60~500mm; Code 39(10mil) 80~310mm; Data Matrix(15mil) 30~270mm; Data Matrix(10mil) 40~190mm
Résolution	1D Code 39:5mil,2D Data Matrix:9mil
Contraste	≥25%
Tangage/inclinaison/rotation	±60° ±180° ±60°

Caractéristiques mécaniques

Dimensions (mm)	21.6(W)×10.28(D)×8.1(H)
Poids	1.5g(typical)
Tension de fonctionnement	VCC：3.0~3.6V VCC_IO：3.0~3.6V
Courant de fonctionnement	90mA(Maximum)@VCC 3.3V
Courant en veille	60mA(Maximum)@VCC 3.3V

Conditions d'utilisation

Température de fonctionnement	-20℃~+50℃
Température de stockage	-40℃~+85℃
Humidité relative	5 %~95 % (sans condensation)
Vibrations en fonctionnement	10~150HZ, 0.5G, triaxial direction,1min/oct, 1 time/axial
Résistance aux vibrations	10~150HZ, 2G, triaxial direction, 1min/oct, 20 times/axial
Test de chute	Withstand 1.2m drop to cement floor (50 times of 1.2m repeated)
