OEM エンジン · TD13

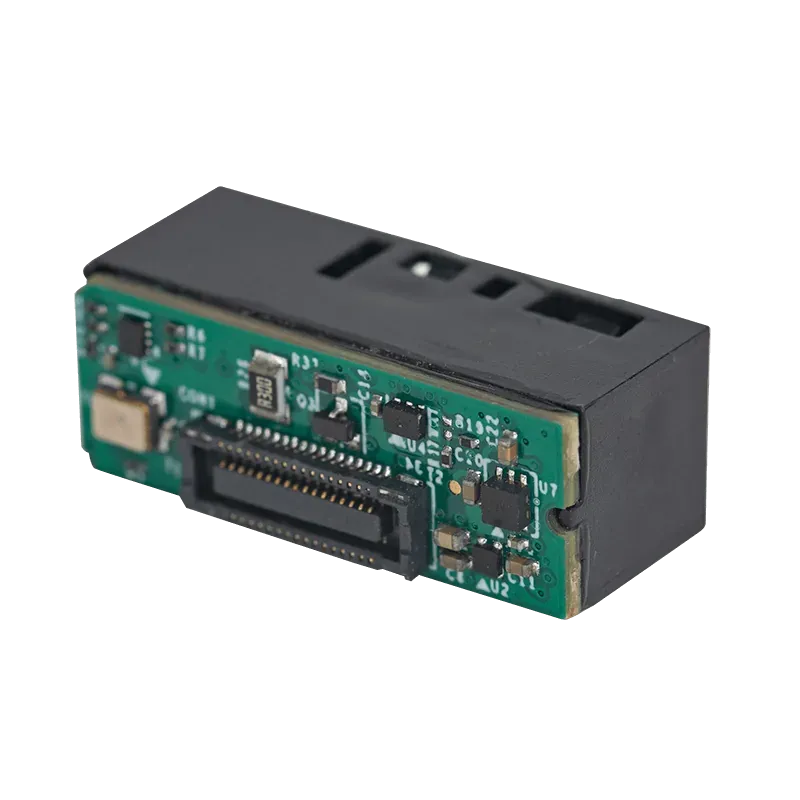

TD13 2D バーコードスキャンエンジン（MIPI）

Name: TD13 2D バーコードスキャンエンジン（MIPI）
Brand: Targetpoint
SKU: TD13

Targetpoint TD13 は、最大 100 fps で動作する 640 × 480 グローバルシャッターセンサーを備えた小型 2D スキャンエンジンです。重さわずか 1.5 g で、ハンディ端末や組み込み機器で日常的な 1D・2D バーコードを素早く確実に読み取ります。

特長

小型・軽量な TD13 は、さまざまな機器や環境に簡単に組み込めます。

TD13 スキャンモジュールは MIPI インターフェースに対応し、多様なニーズに応えます。

TD13 モジュールは、濡れたり傷ついたり汚れたりしたバーコードも素早く読み取ります。

イメージセンサー	Mono CMOS 640(H)× 480(V)
シャッター	グローバルシャッター
フレームレート	Up to 100fps
照明	白色光
照準	Red light bar pattern
視野角	Horizontal 36.0°,Vertical 28.0°
対応 1D コード	UPC/EAN, UPC/EAN with supplementals,Code128, GS1-128, Code 39, Trioptic, Code 32, Code 93,Code11, Matrix 2 of 5, Interleaved 2 of 5, IATA 2 of 5,Industrial 2 of 5,Codabar,CodablockF,MSI,Telepen,Code11,GS1 DataBar variants
対応 2D コード	PDF417, MicroPDF417,Composite Code,Data Matrix,Maxicode, QR Code, MicroQR, Aztec , etc
郵便コード	Australian Post, British Post, China Post, Japanese Post, KIX Post, Korea Post, Planet Code, Postnet, Royal Mail Code (RM4SCC), etc
DOF	EAN-13(13mil) 55~400mm; Code 39(20mil) 60~500mm; Code 39(10mil) 80~310mm; Data Matrix(15mil) 30~270mm; Data Matrix(10mil) 40~190mm
分解能	1D Code 39:5mil,2D Data Matrix:9mil
コントラスト	≥25%
ピッチ/チルト/スキュー	±60° ±180° ±60°

動作温度	-20℃~+50℃
保管温度	-40℃~+85℃
相対湿度	5%~95%（結露なきこと）
動作時振動	10~150HZ, 0.5G, triaxial direction,1min/oct, 1 time/axial
耐振動	10~150HZ, 2G, triaxial direction, 1min/oct, 20 times/axial
落下試験	Withstand 1.2m drop to cement floor (50 times of 1.2m repeated)
