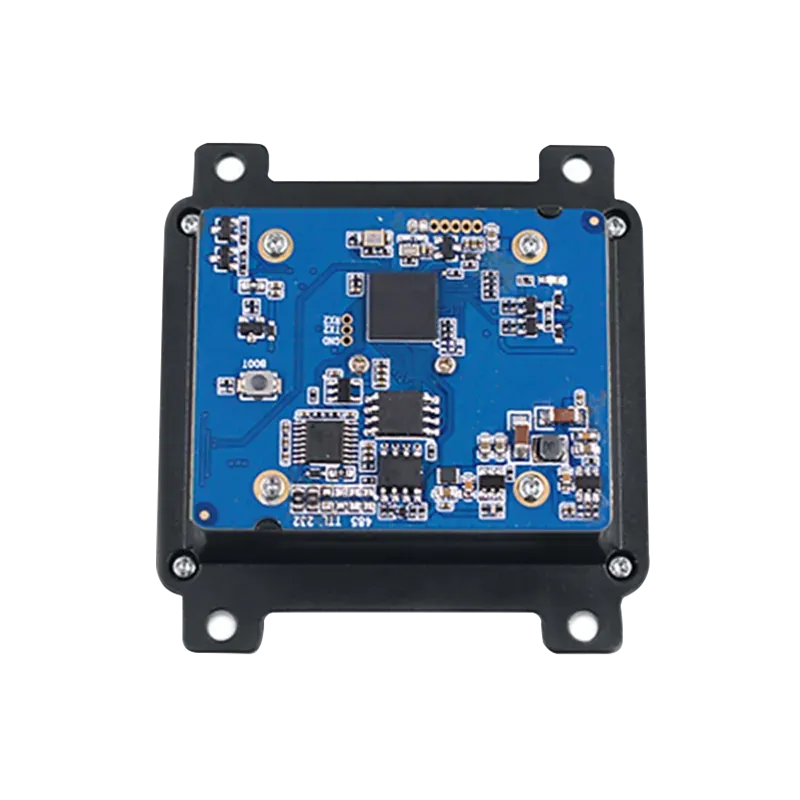

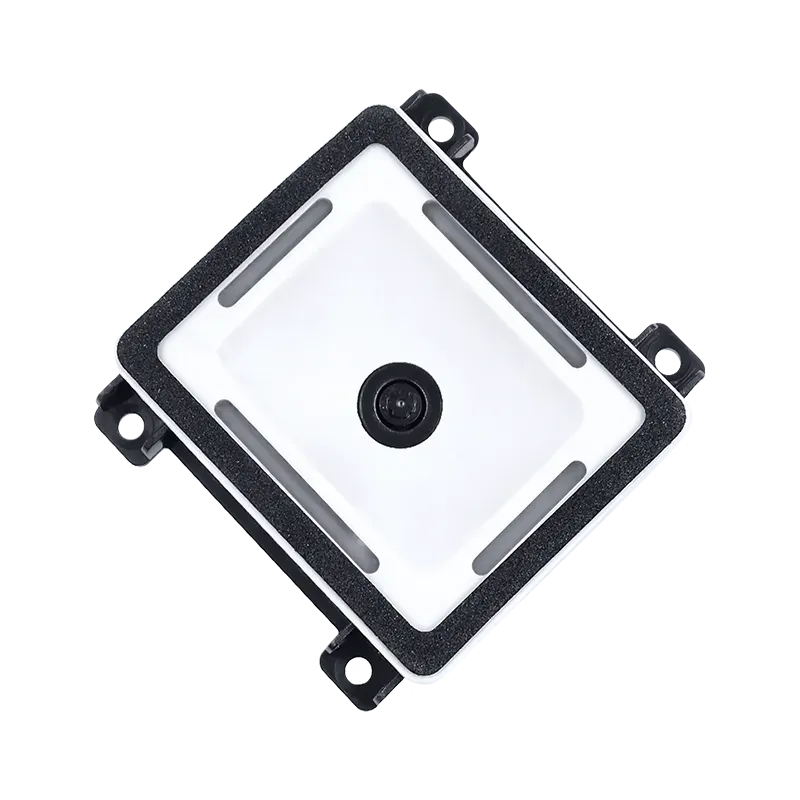

DM48 2D-Scanmodul – USB/RS232

Das Targetpoint DM48 ist ein kompaktes 2D-Scanmodul mit sehr großem Sichtfeld für Kioske, Zutrittsschleusen, Schließfächer und andere Self-Service-Geräte. Dank TTL-232-, USB-, RS232-, RS485- und Wiegand-Schnittstelle lässt es sich an nahezu jede Steuerung anschließen.

CMOS 640(H)× 480(V)
Weißlicht-Beleuchtung
Sehr großes Lesefeld
Mehrere Schnittstellen

Angebot anfordern Datenblatt herunterladen (PDF)

Merkmale

Kompaktes, leichtes Design

Das kompakte, leichte Design des DM48 erleichtert die Integration in unterschiedlichste Geräte und Umgebungen.

Mehrere Schnittstellen

Das Scanmodul DM48 unterstützt TTL-232, USB, RS232, RS485 und Wiegand und erfüllt so vielfältige Anforderungen.

Hohe Leistung

Das Modul DM48 liest Barcodes schnell – selbst wenn sie nass, zerkratzt oder verschmutzt sind.

Technische Daten

Leistung

Bildsensor	Mono CMOS 640(H)× 480(V)
Beleuchtung	Weißlicht
Sichtfeld	Diagonal 87.1°, Horizontal 74°, Vertical 65°
1D-Symbologien	UPC/EAN, UPC/EAN with supplementals,Code128, GS1-128, Code 39, Trioptic, Code 32, Code 93,Code11, Matrix 2 of 5, Interleaved 2 of 5 IATA 2 of 5,Industrial 2 of 5,Codabar,CodablockF,MSI,Telepen,Code11,GS1 DataBar variants
2D-Symbologien	PDF417, MicroPDF417,Composite Code,Data Matrix,Maxicode, QR Code, MicroQR, Aztec , etc
Postcodes	Australian Post, British Post, China Post, Japanese Post, KIX Post, Korea Post, Planet Code, Postnet, Royal Mail Code (RM4SCC), etc
DOF	EAN-13 (13mil) 5~90mm; PDF417 (6mil) 5~55mm; Code39 (5mil) 18~45mm; Data Matrix (10mil) 5~60mm; QR Code (15mil) 5~80mm
Auflösung	1D Code 39:5mil,2D Data Matrix:9mil
Kontrast	≥20%
Neigung/Kippung/Drehung	±70° ±180° ±70°

Mechanik

Abmessungen (mm)	61.1(W)×64.8(D)×26(H)
Betriebsspannung	5VDC±5%
Betriebsstrom	210mA(RMS Typical), 250mA(RMS Max)
Standby-Strom	150mA

Umgebungsbedingungen

Betriebstemperatur	-10~60℃
Lagertemperatur	-40~70℃
Relative Luftfeuchtigkeit	5 %~95 % (nicht kondensierend)
Vibration im Betrieb	10~150HZ, 0.5G, triaxial direction,1min/oct, 1 time/axial
Vibrationsfestigkeit	10~150HZ, 2G, triaxial direction, 1min/oct, 20 times/axial
Falltest	Withstand 1.2m drop to cement floor (50 times of 1.2m repeated)
