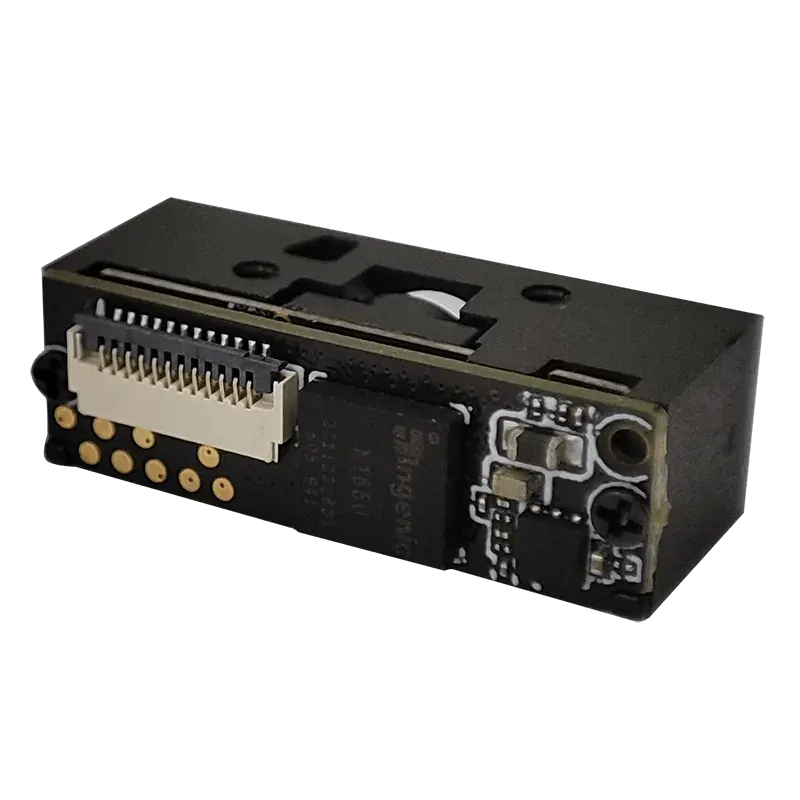

SD10 2D-Scanmodul (MIPI)

Die Targetpoint SD10 ist eine winzige 2D-Scan-Engine – unter 5 g – mit 640 × 480-Global-Shutter-Sensor, weißer Beleuchtung und roter LED-Zielhilfe. Sie ist für den Einbau in Handhelds, Tablets und Embedded-Geräte konzipiert, die zuverlässig Barcodes lesen müssen.

CMOS 640(H)× 480(V)
Weißlicht-Beleuchtung
Rote LED-Zielhilfe
MIPI-Anschluss

Merkmale

Kompaktes, leichtes Design

Das kompakte, leichte Design des SD10 erleichtert die Integration in unterschiedlichste Geräte und Umgebungen.

Mehrere Schnittstellen

Das Scanmodul SD10 unterstützt MIPI und erfüllt so vielfältige Anforderungen.

Hohe Leistung

Das Modul SD10 liest Barcodes schnell – selbst wenn sie nass, zerkratzt oder verschmutzt sind.

Technische Daten

Leistung

Bildsensor	Mono CMOS 640(H)× 480(V)
Verschluss	Global Shutter
Beleuchtung	Weiße LED
Zielhilfe	Rote LED
Sichtfeld	40.8° horizontal, 32° vertical
1D-Symbologien	Code128, Code39, Code 39 full ascii, Trioptic Code39, Code 32, Code93, UPC-A, UPC-E, UPC-E1, UPC-E+, UPC-A+, EAN8/JAN8, EAN13/JAN13, Bookland EAN/ ISBN, Interleaved 2 of 5, Matrix 2 of 5, Industrial 2 of 5, Chinese 2 of 5, Codebar, Code 11, MSI, ISBT, GS1-128, GS1 Databar14, GS1 Databar Limited, GS1 Databar Expanded, Postal Codes by Country
2D-Symbologien	QR, Datamatrix, PDF417, Micro QR, Micro PDF417, Hanxin, GridMatrix, Aztec, Maxicode, GS1 QR, GS1 Datamatrix, GS1 Combosite(CC-A/CC-B/CC-C)
DOF	Code39 (3mil ) 60~100mm; Code39 (5mil ) 40~160mm; EAN13 (13mil) 60~330mm; Datamatrix (10mil) 40~170mm; QR Code (6.7mil) 60~90mm; QR Code (15mil) 40~190mm
Auflösung	3mil
Kontrast	≥20%
Neigung/Kippung/Drehung	±60° ±360° ±60°
Schnittstelle	UART TTL, USB HID, USB VCOM

Mechanik

Abmessungen (mm)	21.5(L) x 7.0(W) x 9.9(D)
Gewicht	<5g
Betriebsspannung	3.2~3.6V
Betriebsstrom	200mA@3.3V (sweep state, average current)
Standby-Strom	(Idle mode)60mA@3.3V (Sleep mode)6mA@3.3V (only supports output channel in UART output mode, supports Trig pin wake-up and UART command wake-up)
